Zynq UltraScale+ MPSoC DMA 详解：从架构到实战，吃透高速数据搬运

1 摘要

在Zynq UltraScale+ MPSoC异构计算平台中，“数据搬运效率”直接决定系统性能天花板——无论是PL可编程逻辑与PS处理系统间的高速交互，还是外设与内存的数据吞吐，DMA直接内存访问都是当之无愧的核心引擎。不同于普通MCU的简易DMA，Zynq UltraScale+ MPSoC的DMA不仅集成度高、通道灵活，还支持多种高级传输模式，适配从低速控制到高速图像处理的全场景需求。很多开发者在使用时，常会陷入配置能跑但跑不满带宽、中断异常、SG模式用不明白的困境，本质是没吃透其底层架构与工作机制。本文跟大家一起扒开Zynq UltraScale+ MPSoC DMA的外衣，从核心概念、架构拆解、实战配置，让数据搬运既高效又稳定。

2 Zynq UltraScale+ MPSoC DMA 核心

首先理解一个核心，Zynq UltraScale+ MPSoC的DMA并非单一模块，而是一套多控制器、多通道、多模式的完整数据传输解决方案，核心作用是解放CPU，让硬件直接完成内存与外设、内存与内存、PL与PS间的数据搬运，无需CPU频繁介入，仅需初始化配置和传输完成后的中断响应。

2.1 Zynq UltraScale+ MPSoC DMA的作用

在Zynq UltraScale+ MPSoC的典型应用中如高清视频采集、高速ADC信号处理、PCIe数据交互，数据量往往达到GB级，若用CPU搬运会存在以下问题。

①CPU占用率飙升，无法兼顾计算、控制等核心任务；

②传输延迟高（CPU需逐字节/逐字操作），无法满足实时性需求；

③带宽瓶颈明显，CPU搬运速度远低于DMA（DMA可接近DDR内存峰值带宽）。

而DMA能完美解决这些问题，其传输效率接近硬件总线极限，且不占用CPU资源，是Zynq UltraScale+ MPSoC实现异构计算高性能的关键支撑——比如在双Zynq MPSoC PCIe互连场景中，通过DMA可实现低延迟高速数据互传，无需额外交换芯片即可搭建点对点高速链路。

2.2 功能与分类
通用直接内存访问（DMA）控制器支持内存到内存以及内存到 I/O 缓冲区的数据传输。该控制器包含两个实例：
（1）LPD DMA（低功耗域 DMA）
（2）FPD DMA（全功能域 DMA）

本文将 FPD DMA 与 LPD DMA 统称为DMA。实际开发中，PL端AXI DMA使用频率很高，大部分场景需要PL与PS协同。PL端AXI DMA软核IP在Vivado中，基于AXI4协议，并支持MM2S内存到、S2MM流到内存双向通道，可灵活配置数据宽度、中断模式，支持SG散射聚集，需占用少量PL逻辑资源。PL与PS间高速数据交互如图像帧、ADC数据采集；PL侧自定义IP与DDR交互等高带宽、连续传输场景。更多源码请关注公众号：搬砖的骡子toonyhe

3 DMA 控制器功能描述

3.1 核心架构总览

AXI DMA IP核的内部结构可概括为控制、通道、引擎，即：
①控控制：寄存器接口模块（Register Interface Module），供CPU配置和监控DMA；

②通道：MM2S通道（Memory Map to Stream，内存到流）和S2MM通道（Stream to Memory Map，流到内存），可独立配置、并行工作；

③引擎：Scatter-Gather（SG）引擎，实现分散-聚集传输，提升大批量、非连续内存传输效率。

此外，还包含FIFO控制器，用于跨时钟域缓冲、抗背压和中断控制器汇总传输事件，生成IRQ信号上报CPU，各模块通过内部总线互联，确保数据高速流转。

3.2 传输与操作模式

DMA 为通用型控制器，覆盖全场景数据传输需求，支持四大传输方向：
①内存到内存（M2M）：DDR、片上存储器等存储区域间的数据拷贝；

②内存到 I/O（M2I）：从内存向外设（UART、以太网、PL 自定义模块等）发送数据；

③I/O 到内存（I2M）：从外设接收数据并写入内存；

④I/O 到 I/O（I2I）：外设间直接数据交互，无需经过主内存中转。

DMA 支持多种工作模式，适配不同场景的传输需求，且各模式具备专属特性：

简单寄存器模式：通过配置寄存器直接设定源地址、目的地址、传输长度等参数，无需描述符，适合短距离、单次简单传输；
分散 - 聚集模式（SG DMA）：通过描述符链管理多段不连续数据的传输，支持混合描述符，适配复杂、多段数据的批量搬运，提升传输灵活性。
只读模式：仅发起读操作，读取的数据直接丢弃，仅在简单模式下支持，可用于数据校验、地址遍历等场景；
只写模式：不发起读命令，直接将控制寄存器指定的数据写入目的地址，同样仅支持简单模式，适合固定数据批量写入外设或内存。

3.3 DMA 模型（DMA Model）

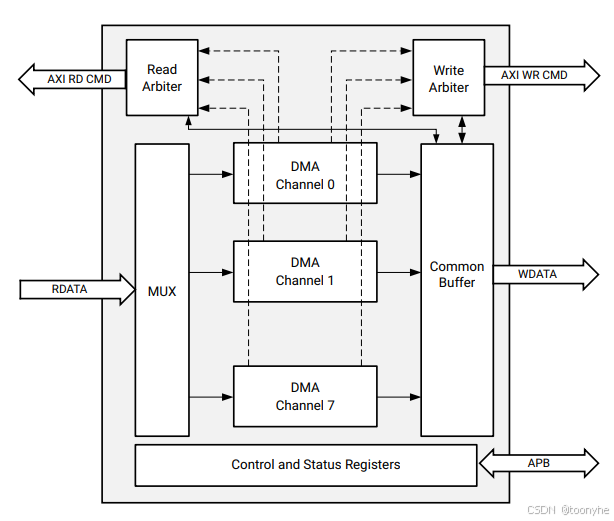

LPD 和 FPD DMA 控制器各包含 8 个 DMA 通道。每个通道在不同工作模式下的结构如下：

（1）简单 DMA 模式：分为两个功能侧 —— 源端（读）和目的端（写）。
（2）分散 - 聚集（SG）DMA 模式：分为两个队列 —— 源端（读）队列和目的端（写）队列。

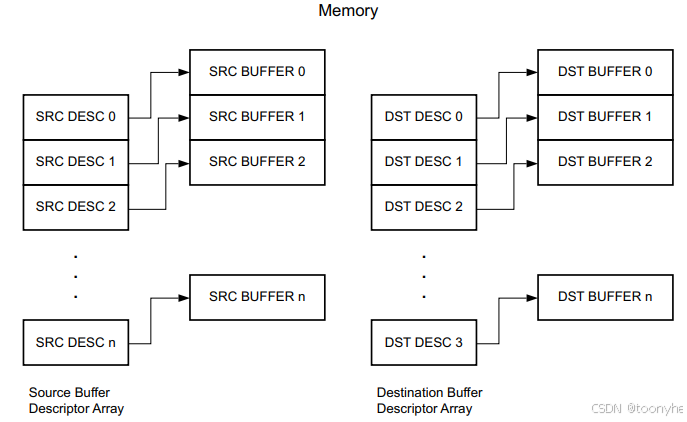

图中展示了分散 - 聚集模式下，源端与目的端的缓冲区描述符数组。缓冲区描述符指向各自对应的缓冲区，DMA 负责将数据从源（SRC）缓冲区传输到目的（DST）缓冲区。一个源端描述符可以对应多个目的端描述符，实现一对多的数据分发。

①Scatter-Gather模式与描述符格式
在分散 - 聚集模式下，DMA 传输参数通过内存中的 描述符指定，APB 寄存器中的参数将被忽略。软件配置源（SRC）和目的（DST）描述符，并通过寄存器指向这些描述符在内存中的起始地址，然后使能通道。通道使能后，DMA 从内存中获取 SRC 和 DST 描述符，并依据这些参数执行实际数据传输。

②描述符格式

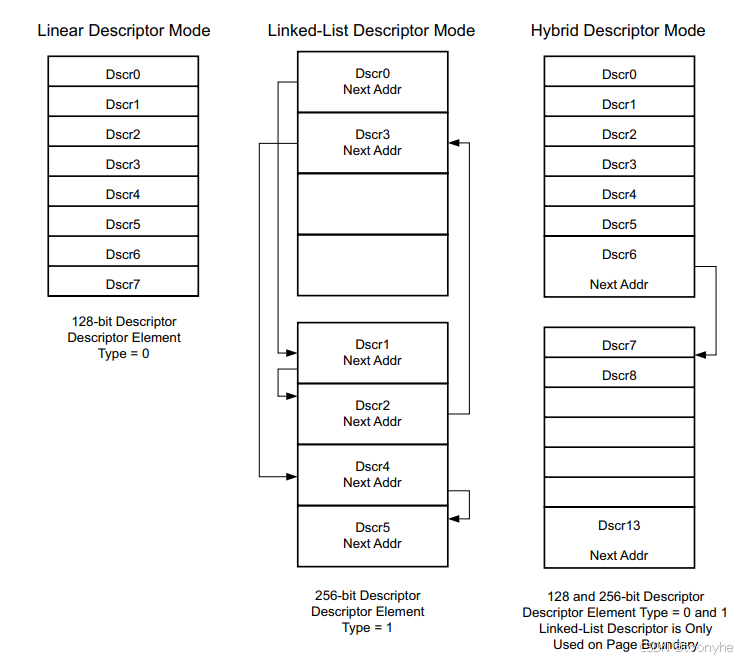

在 SG 模式下，通道从 SRC 描述符指定的地址读取数据，并写入 DST 描述符指定的地址。DMA 采用混合描述符，支持三种存储格式：
（1）线性（Linear）
（2）链表（Linked-list）
（3）混合（Hybrid）：多个线性缓冲区描述符数组以链表形式链接
在源端（SRC）和目的端（DST）的每个描述符中，都设有一个描述符元素类型位（descriptor-element type bit），用于指示当前描述符的类型。这使得软件能够在线性模式和链表模式之间动态切换

4 关键模块详解

4.1 MM2S通道
从DDR到PL的发送通道，其核心作用是将DDR内存中的数据，以AXI4-Stream流的形式发送到PL侧如自定义IP、FPGA逻辑、高速接口，流程如下：

①CPU通过AXI-Lite接口，配置MM2S通道的“源地址”即DDR中数据的起始物理地址、“传输长度”单次传输的字节数；
