组网第六课：物理层到底在干嘛——从比特到信号的魔法
某天接到一个"怪故障"：客户新装的千兆专线，测速只有 100M。链路、路由、防火墙查了一圈全正常，最后蹲在机柜前一看——施工师傅把八芯网线只压了四芯。
客户一脸懵：“不是插上就能通吗？” 我笑了：“通了，但只通了一半。这根线里跑的不是’数据’，是电信号——物理层的门道，全在这了。”
这一课，咱们就把这层被大多数人当成’透明水管’的物理层，拆开看个明白。
一、物理层到底负责什么？
物理层（OSI 第一层）的任务说穿了就一件事：把比特变成能在介质上传输的信号，再在另一端变回来。它不关心 0101 代表什么含义，只管"信号有没有送过去、有没有送对"。
可以这样理解：应用层是"说什么"，传输层是"找谁"，网络层是"走哪条路"，而物理层是"用什么姿势把话送出去"。
物理层要回答的四个问题：
- 用什么介质传——铜线（双绞线/同轴）、光纤、无线；
- 用什么电气/光学表示——0 和 1 对应什么样的电压/光强/频率变化；
- 用什么接口接——RJ45、SC/LC 光纤头、BNC、SFP 模块；
- 传多快——速率由"信号变化频率 × 每变化携带比特数"决定。
二、常见的介质与编码

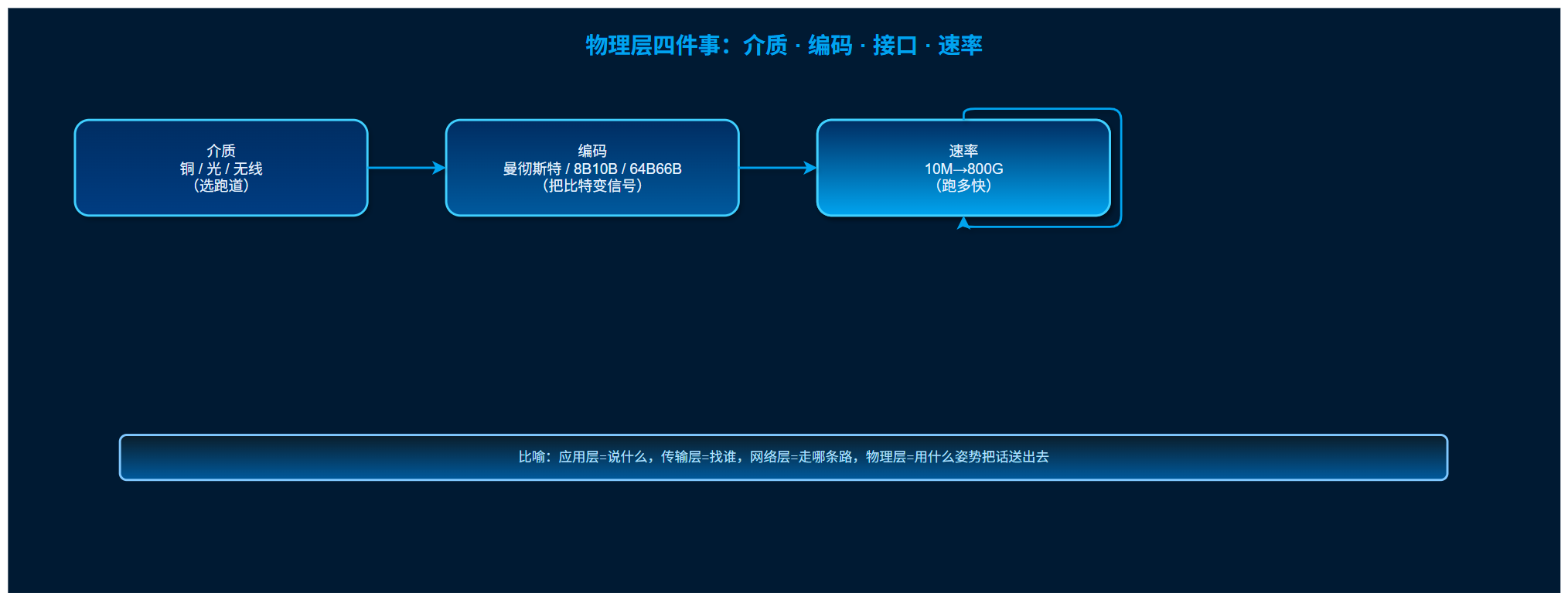

比特不是凭空跑的，它必须"搭载"在介质上。看两张图，一张看清物理层四件事，一张看清介质三兄弟：
从编码到接口：信号在介质上的旅程
早期以太网用曼彻斯特编码：每个比特中间一定有一次跳变，既表示数据，又顺带传时钟（接收端靠跳变对时）。简单但开销大——传 10M 有效数据，线路上要跑 20M 的信号频率。
后来高速网络改用更高效的方式：
- 8B10B（千兆）：每 8 个比特编码成 10 个线路符号，保证直流平衡、时钟连续；
- 64B66B（万兆及以上）：每 64bit 加 2bit 同步头，编码效率更高。
一句话记住：编码效率越高，同样一根线能跑的比特越多。这也是为什么同为铜缆，超五类能跑千兆、六类能跑万兆——它们能承载的信号频率上限不同。

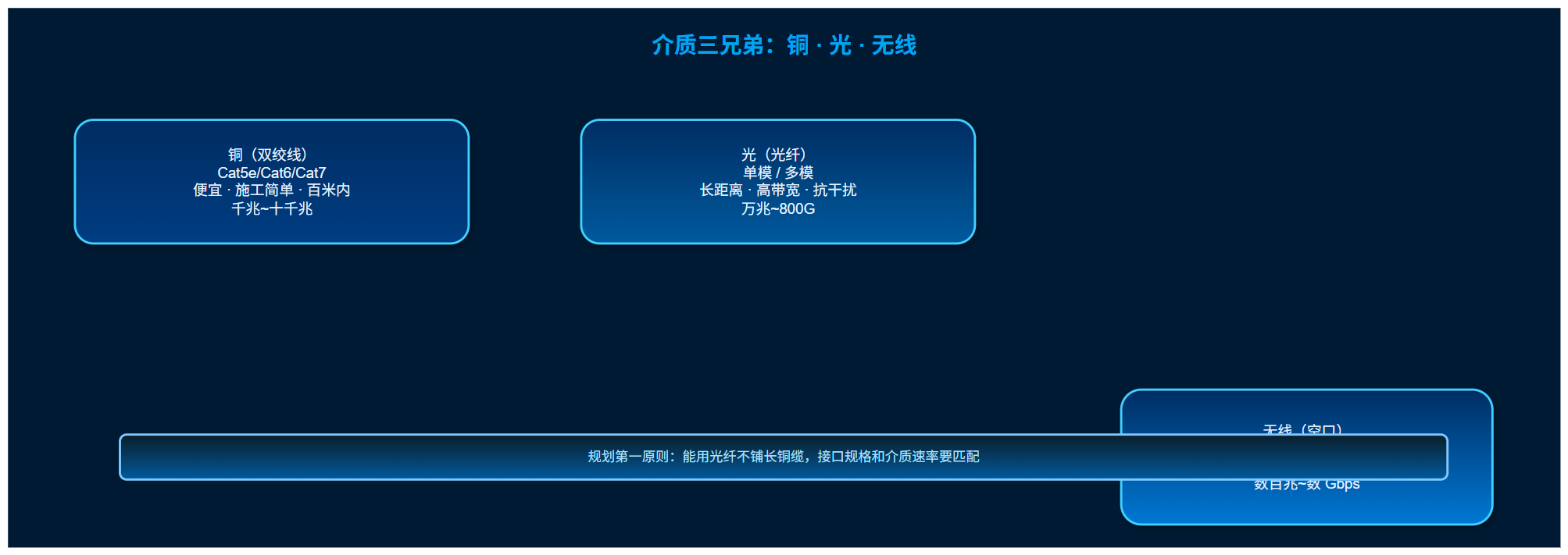

三、介质三兄弟：铜、光、无线
| 介质 | 代表 | 特点 | 典型速率 |
|---|---|---|---|
| 铜（双绞线） | Cat5e/Cat6/Cat7 网线 | 便宜、施工简单、百米内 | 千兆~十千兆 |
| 光（光纤） | 单模/多模 | 长距离、高带宽、抗干扰 | 万兆~800G |
| 无线（空口） | WiFi/5G | 灵活、但受干扰和距离限制 | 数百兆~数 Gbps |
规划师的第一原则：能用光纤不铺长铜缆，能上五类不上三类，接口规格和介质速率要匹配（百兆口别配千兆模块，千兆口别用五类线超长距离）。
三、接口与信号灯：物理层的"望闻问切"
对规划师来说，物理层在运维端最重要的是看信号灯：
- 电源/系统灯：设备活着；
- 链路/链路灯（LINK/ACT）：口 上有没有协商成功、有没有流量；
- 光模块指示灯：收发光的物理连通性；
- LOS 告警灯：光路断了或没收到光。
排障第一问永远是：“灯亮不亮？”——这决定你是从物理层查还是从上层查。
五、物理层的"三不能"与规划要点
- 不能跨得太远：铜缆百米、多模光几公里、单模光几百公里，规划时要算好距离边界；
- 不能劣质线材：线径细、镀层差，长距离直接拉高误码率；
- 不能混接口：单模口插多模模块、RJ45 当光纤用，都是物理层的"野操作"。
规划要点：画拓扑时，把每段的介质类型、接口规格、最大距离标在图纸上——这是避免"插上不通"的最有效预防。
六、一个小实验：看懂物理层在排障中的价值
举个真实案例：一条 10G 光纤专线，跑业务时偶尔丢包。查了上层没问题，最后用光功率计一测——接收端光功率只有 -24dBm，比标准低了 8dB。原因是中间有一段光缆弯曲过度、光衰减超标。上层看到的是"丢包"，根子在物理层的光衰减。

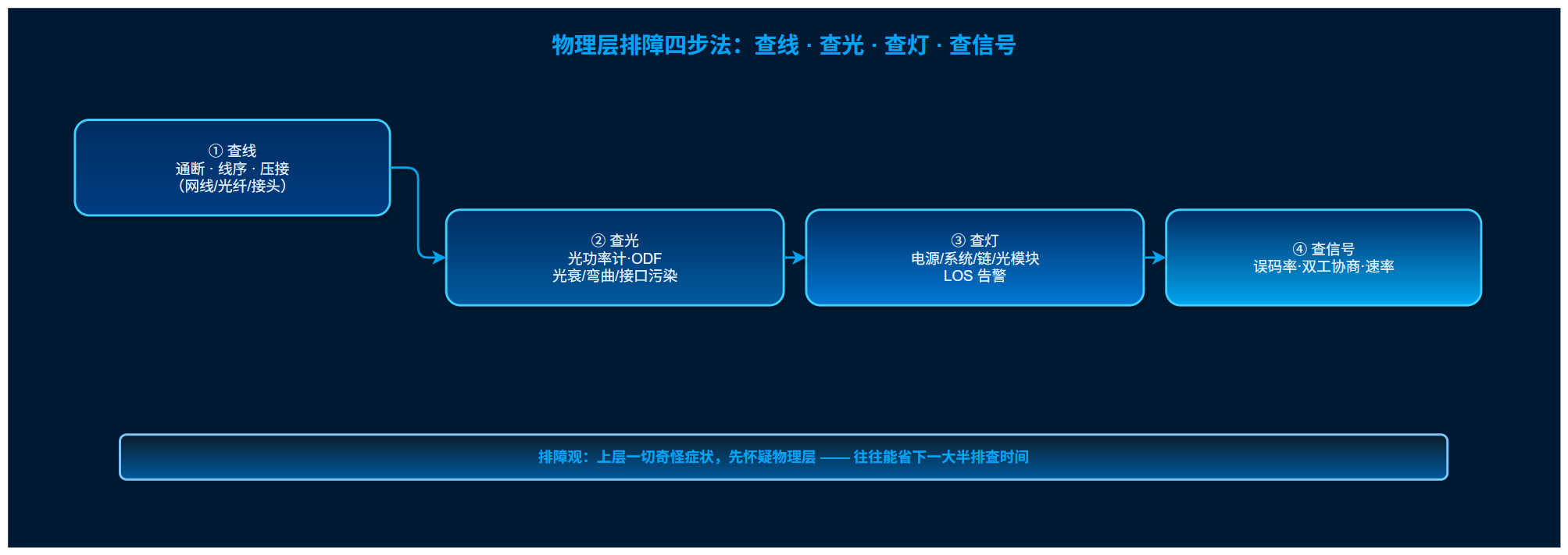

这就是物理层的排障观：上层一切奇怪症状，先怀疑物理层。查线、查光、查灯、查信号，四步到位，往往能省下一大半排查时间。
小结
- 物理层干四件事：选介质、定编码、定接口、定速率；
- 编码决定" 1000M 的 1 和 0"怎么上线路：曼彻斯特（老）→ 8B10B（千兆）→ 64B66B（万兆）；
- 铜/光/无线三种介质，各有距离、带宽、抗扰边界；
- 看灯是物理层排障的第一抓手，光功率/电信号是第二抓手。
思考题：一条 10G 光纤链路，实测只有 5G 带宽，链路协议正常。你会按什么顺序排查？（提示：先看光功率、再看模块与光纤规格、然后双工协商、最后上层瓶颈）
下期预告
物理层搞明白了，接下来这些"一比特一比特"要装进"帧"里才好玩。下一课：网线标准详解：五类、超五类、六类到底差在哪？ 从一根网线看清物理层与链路层的边界。
